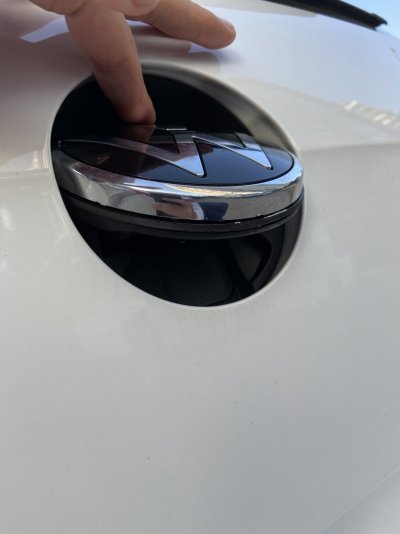

Golf 7.5 Yeni Tip Arka Logo İçerde Kalması (Logo Kamera Montajıyla Tamamlandı)

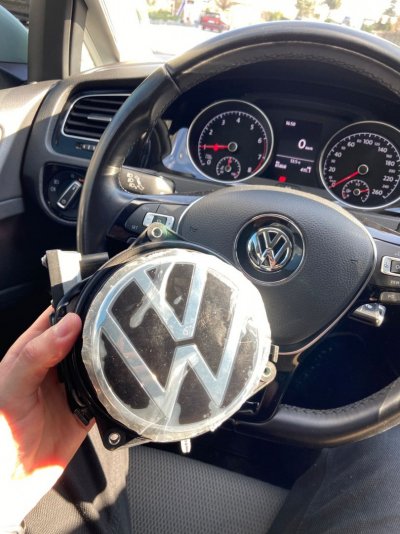

Bende kurbanlık kesim alanında bir passatı sökerken gidip ayak üstü aldıydım

Kaldığım yerden Ar-Ge çalışmalarıma devam ediyorum. Bu logo içeride kalmayacak kural bu

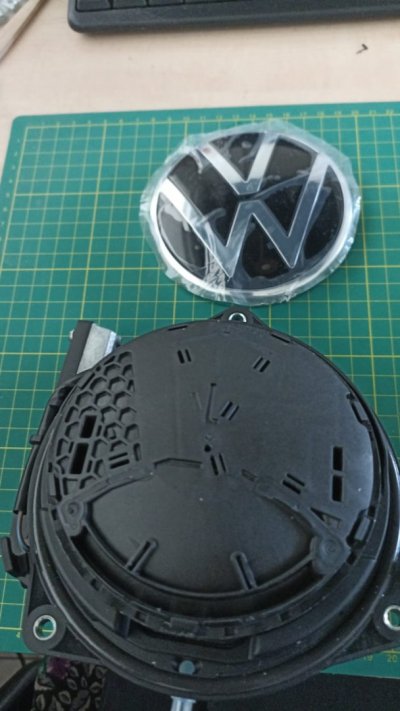

Kameralı logo aldığım için bunun amblemini sökmem lazım ilk iş olarak.



Youtube'da şu videolar yardımcı olur bana dedim ama bu ürün elimde ki hem kameralı hemde yeni logolu olduğundan çıkması ve tırnakları aynı mıdır deneme yanılma göreceğim. İlerlemeleri sizlerle paylaşacağım. Yapmak isteyen forumdaşlarımıza bu başlığın kılavuz olması dileğiyle...

Sonucumuz Ruslardan neyimiz eksik bizim demeye gelir umarım https://www.drive2.ru/l/596970218647979572/

Başarıyla arka amblem yerinden çıkarıldı....

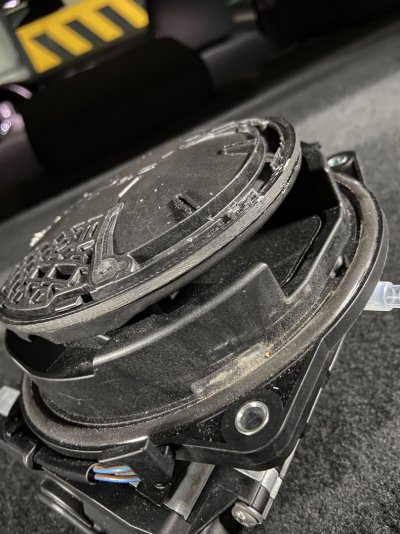

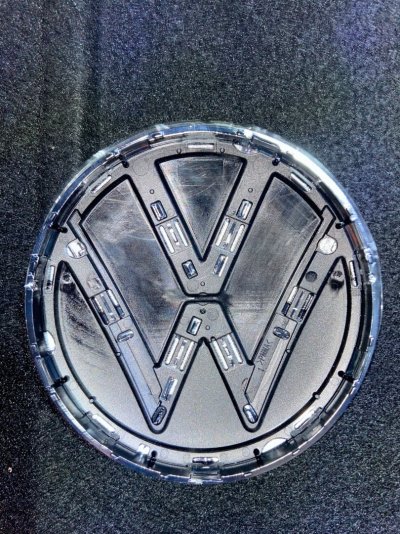

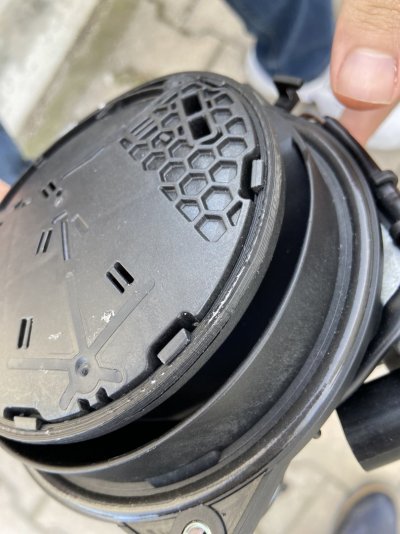

Bu da amblemin arka kısmı :



Sırada amblem ile bagaj kapağı arasında kalan boşluğu hesaplayıp sızdırmaz silikon ya da benzeri bir malzeme kullanarak sabitlemek olacaktır.

Uzun bir süreden sonra herkese tekrardan merhaba.

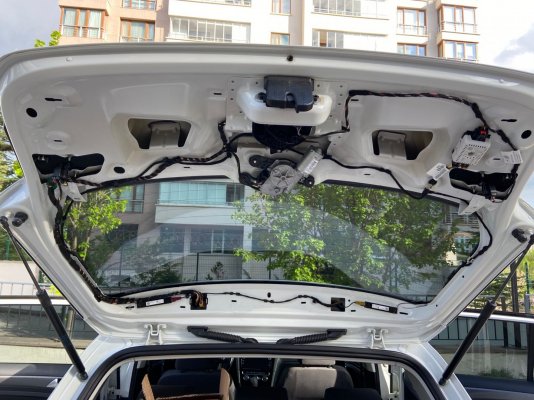

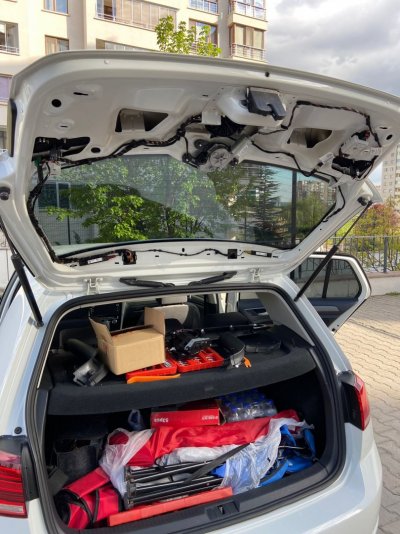

Bagaj plastiği kaplamasını sökerek yeni logoyu takmayı başardık.



Bütün trimler kaportaya metalimsi klips ile bağlandığından zorlarken tırnak kırma gibi bir derdiniz bulunmuyor. Bu yüzden orantılı şekilde güç uygulayabilirsiniz çıkarırken...

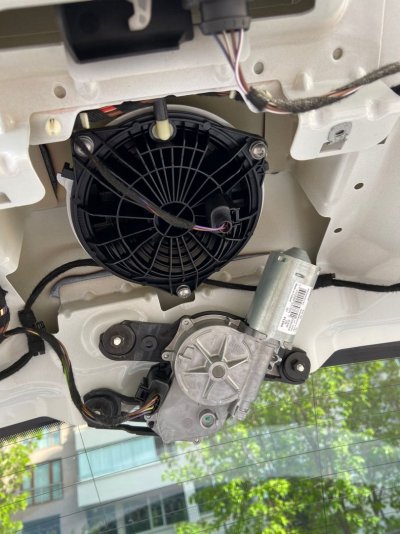

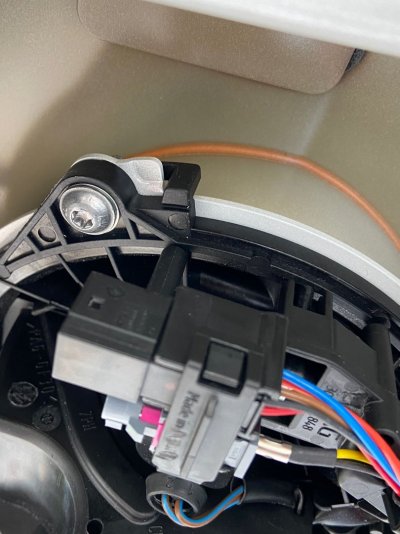

Yukarıda ki resimde bulunan kamerasız önceki bagaj kapağını açmaya yarayan logomuzun arka kısmı. Görünen soketi çekiyorsunuz kendinize doğru ve 3 adet Torx vidası ile vidaları söküyoruz... söktükten sonra hafif saat yönünde çevirerek kendinize çekerseniz çıkar...

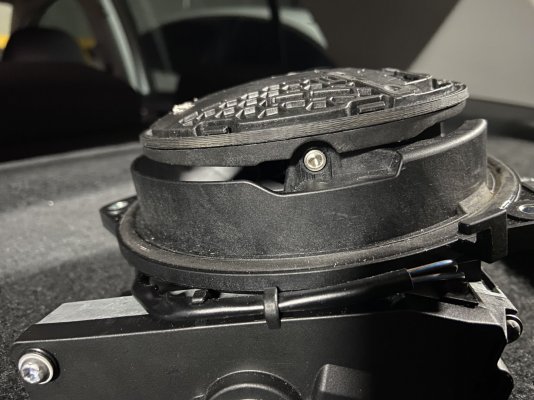

Torx vidasının arkasında bulunan tırnak 3 vidanın 2 sinin arkasında bulunuyor. Onları geçirerek vidaları deliğe hizalanıyor...

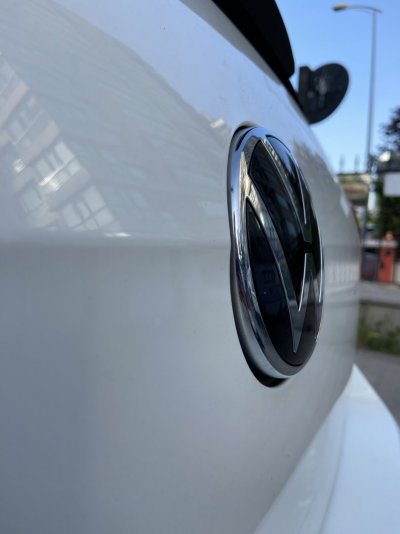

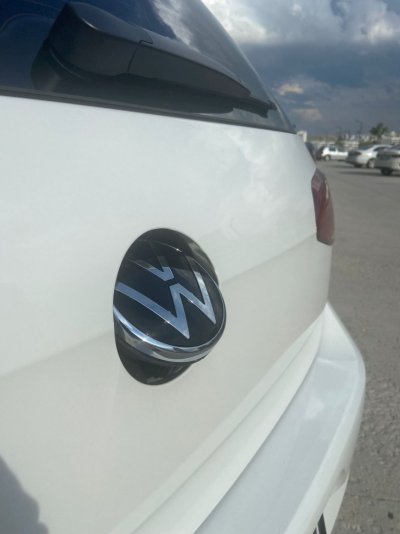

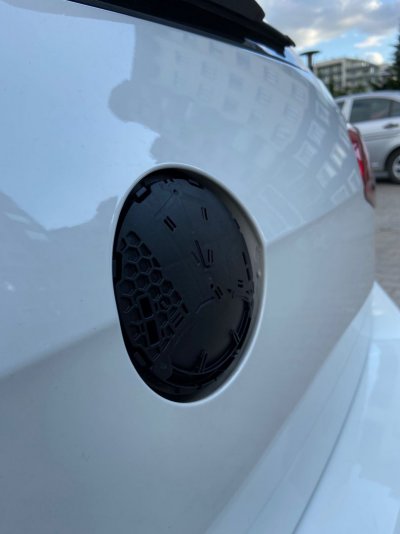

Logo kamera içeriden takıldı. Montajı tam anlamıyla gerçekleştirmedim sadece yerine monteledim ki resimde de gördüğünüz üzere içeride kalan offseti hesaplayıp. Logo ile bu kısım arasına 3D yazıcıdan birebir uyumlu ara parça oluşturup Logo'yu öyle takacağım....

Eski kapaktaki ve yeni kapaktaki logoları sökup yeninin uymayan tırnaklarını iptal edip dayson ile eski kapaga takma işlemi kulaga nasil geliyor? Benimkisi fikir denemeden bilemem. Ama on parjura 7.5 logosunu o sekilde yapmistim ben.

ibragah dedi:

Eski kapaktaki ve yeni kapaktaki logoları sökup yeninin uymayan tırnaklarını iptal edip dayson ile eski kapaga takma işlemi kulaga nasil geliyor? Benimkisi fikir denemeden bilemem. Ama on parjura 7.5 logosunu o sekilde yapmistim ben.

Genişletmek için tıkla ...

Merhaba @ibragah hocam. Kendi aracım golf 7.5 olduğundan almış olduğum logo kamera Passat b8.5 logo kamerasıdır. Tırnakların uymama diye bir sorunu yok çünkü alt mekanizma da kameralı bagaj açma koluna döndü. Yeni logonun et kalınlığı az olduğundan bu olumsuzluk ile karşılaşılıyor. Normalde bugün bu durum bitmişti yalnız dün Ankara'da meydana yağmurdan dolayı çoğu yerleri su bastı ve elektrik kesintilerine neden oldu. İmal ettirdiğim yerde ki dükkanda da 3D yazıcıda kendisini kapattı doğal olarak. Bugün yeniden baskıya devam ettirdim. Bugün bitmesi gerekirken işlem pazartesiye kaldı artık. Ön panjurada kendim ACC retrofiti yaptırdığım zaman yeni nesil logoyu direk taktım ve dayson gibi bir yapıştırmaya ihtiyaç duymadan ACC'li yeni logoyu direk tırnaklarını oturttum. Belki 7 ile 7.5 arasında ki panjur farkından dolayı siz böyle bir uğraşıya girmiş olabilirsiniz diye düşünüyorum

Merhaba forumdaşlar…

3D yazıcıda imal ettiğim “3mm” kalınlığında ki parçamın baskısı bitti. Amblem içeride 3mm kaldığından tüm bu sorunlar ortaya çıkıyor.

Filament olarak bir arabada dışarıda çok fazla burulma ve sıvıya maruz kalacağını düşünerek “PETG” (Polyethylene Terephthalate Glycol-Modified) diye adlandırılarak filamenti kullandım. 20 gram kullanılıyor bir adet parçayı üretmek için.

Parçanın “.stl” uzantılı dosyasınını isteyenler için buraya mail adresimi bırakıyorum. İsteyenlere mail ile gönderimini 7/24 sağlayacağım. Bastırmak isteyen olur ise bu dosyadan rahatlıkla halledebilir.
e-posta : [email protected]

Parçanın halka şeklinde olduğundan sıkı geçme (shrink fit) toleransı oluşturarak parçaya hiçbir yapıştırıcı ya da kesme ile sabitlemedim direk kendi tırnaklarının boyutuna göre sıkı geçme halinde takılıyor.

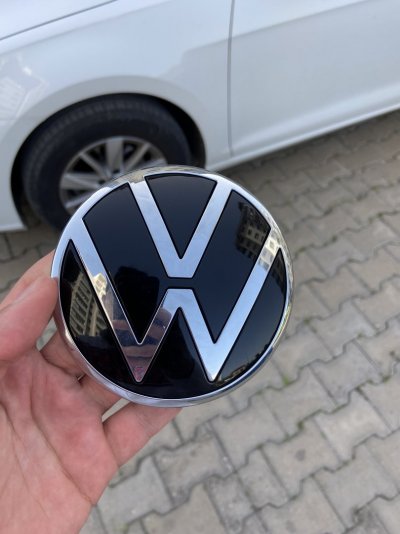

Filamentimin rengi beyaz olduğundan daha şık durması için parçayı baskısından soğuduktan sonra bir boya ile siyaha boyadım.

Sizler bastıracağınız yerde Petg filamentinin siyahını bulabilirseniz direk boyamayala da uğraşmadan bastırabilirsiniz.

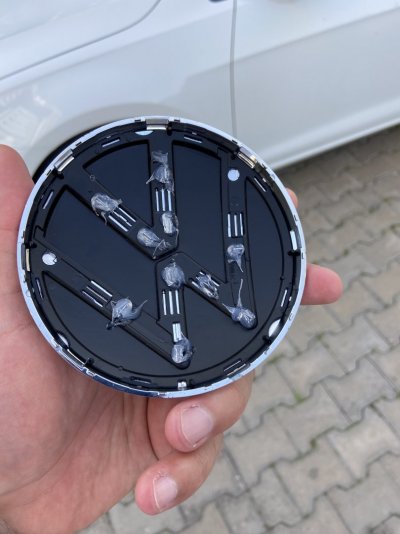

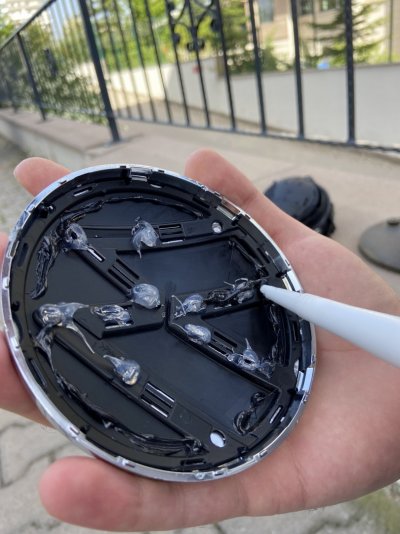

Amblem iki adet parçadan oluştuğundan ve tutarken arka kısımda bulunan siyah kısım düşmemesi için sıcak silikon ile tırnak kısımlarını puntaladım. VW yazısı ile siyah kısım ayrı olarak bulunuyor.

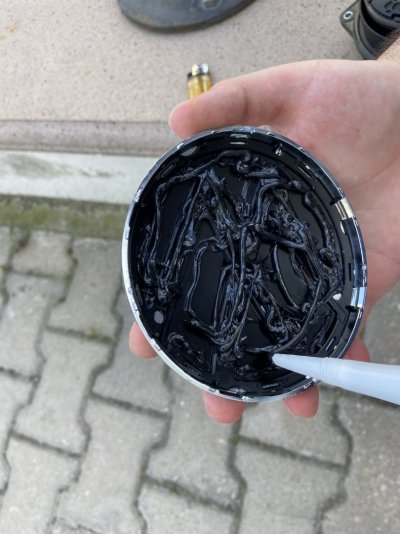

Sıra siyah renkli Dayson ile yavaşca VW yazısının arkasında ki hizaya ve kenarlara taşmayacak şekilde silikonu sıkıp, yedirmek kaldı.



Parçaya silikonu sıktıktan ve yedirdikten sonra tam olarak amblemi duvara simetrik olarak tablo asar gibi hizaladıktan sonra bastırıyoruz. Sizlere tüyo olarak amblemde ki yukarıda duran V harfinin tam V nin ortasının karşısında logonun sabitlendiği 3 delikten birisi karşılıyor ona göre de tam hizaladığınızı anlayabilirsiniz. O delik araca sabitlendiğinde dikine duruyor çünkü. Amblemi kaydırmadan ve hizaladığınıza emin olduktan sonra hafif bir kere bastırıp gölgede 6 saat kurumaya bırakın. 6 saatin sonunda taş gibi olacaktır.

Elimden ve aklımdan gelen bu kadardır.Bana kalırsa her şey fabrikasyon oldu. Asla bir yerde açıklık boşluk vs. kalmadı bu yüzden içim rahat etti. Eminim ki akıl akıldan her zaman üstündür. Sizlere kendi hevesime giden yolu bir gün sizlerde heves ederseniz nasıl aşabilirsiniz bunu göstermek istedim. Kusura bakmayın…

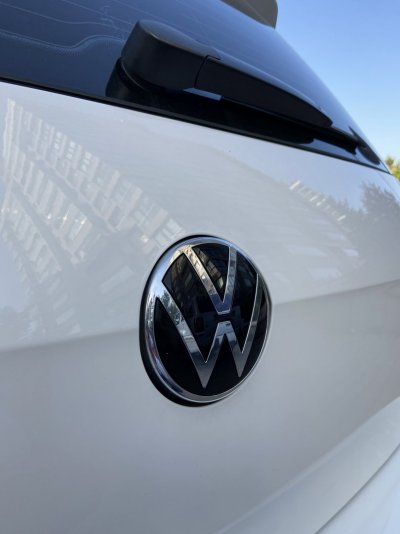

VE SONUÇ….

Video:

https://disk.yandex.com.tr/i/wSyM4KM39Cmlbg

Mükemmel olmuş, dosyaları ileride kolay bulunması için thingiverse tarzı bir siteden paylaşabilirsiniz. Üzerine isminizi eklemeyi unutmayın

Teşekkür ederim Utku hocam, paylaşayım. Mail adresimde bulunuyor dosya isteyenlere kolaylıkla paylaşırımda o siteye ekleyince linkini de yakında oluşturup paylaşırım burada

Elinize saglik gayet guzel olmuş

ZaGani dedi:

Elinize saglik gayet guzel olmuş

Genişletmek için tıkla ...

Teşekkür ederim hocam, sizlerin takdirine…

elinize sağlık güzel bir iyileştirme olmuş..

erknozmen dedi:

elinize sağlık güzel bir iyileştirme olmuş..

Genişletmek için tıkla ...

Teşekkür ederim hocam, sağolun

Ellerinize sağlık gerçekten faydalı bir makale olmuş...

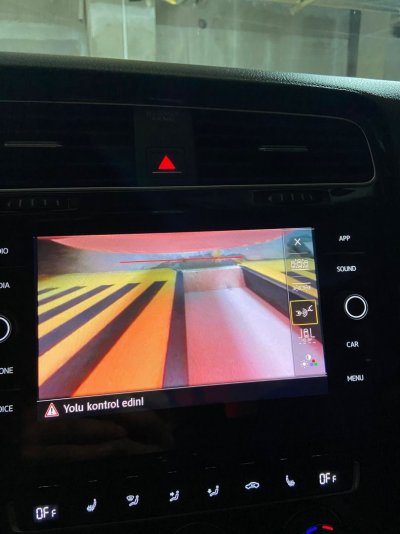

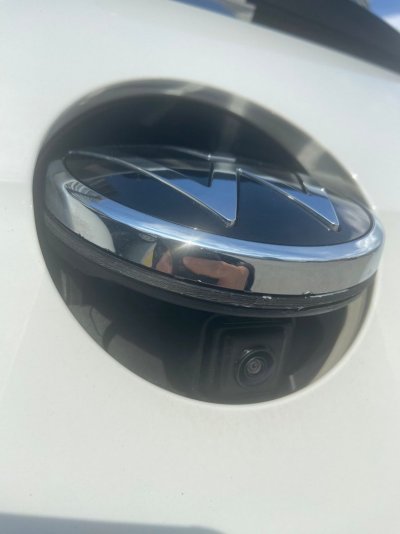

Merhaba değerli forumdaşlar, kameranın montajı Opsiyonel otomotiv'de takıldı. Çok memnun kaldım. Kameram arada buga düşüyor kendisi açılıyor ama ekrana görüntü bazen veriyor bazende vermiyor sebebi ise park sensörlerimin olmamasıymış. Bazı kameralarda park sensörü destekli bazılarında değilmiş. Yakın tarihte park sensörlerini de taktıracağım zaman tamamen düzelecek. Görüntü gelmediği zaman multimedya ekranının açma tuşuna uzunca basıp resetleyip geri açtığımda düzeliyor.

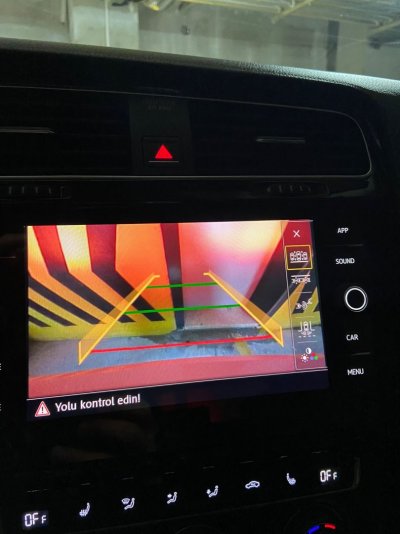

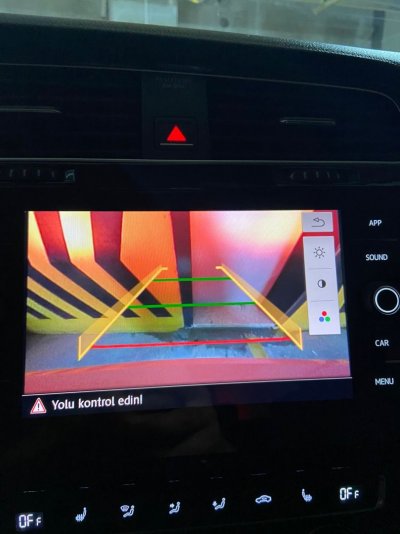

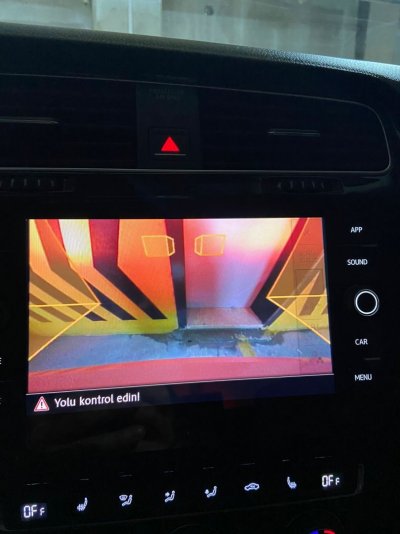

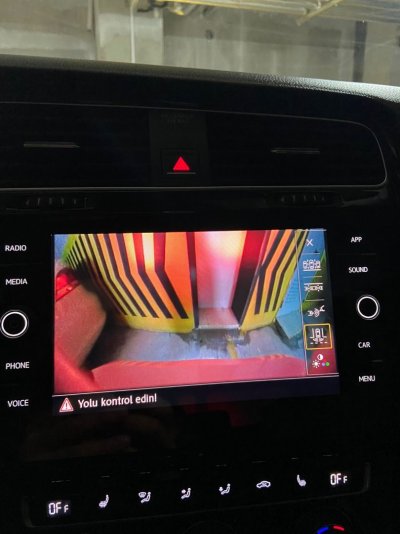

Kameranın 4 adet farklı moda sahip olması ve direksiyon çizgilerine göre hareket etmesi güzel bir detay. Görüntü kalitesi ise telefon kamerası gibi resmen memnun kaldığımı söyleyebilirim... Kameranın da lensinin hep içerde kalması yağmurlu havalarda bulanık gösterme derdini ortadan kaldırıyor. VW ar-gesini tebrik etmek lazım....

Böyle bir uğraşıda dökülen her ter sonucuna bence değdi sizlerin takdirine
